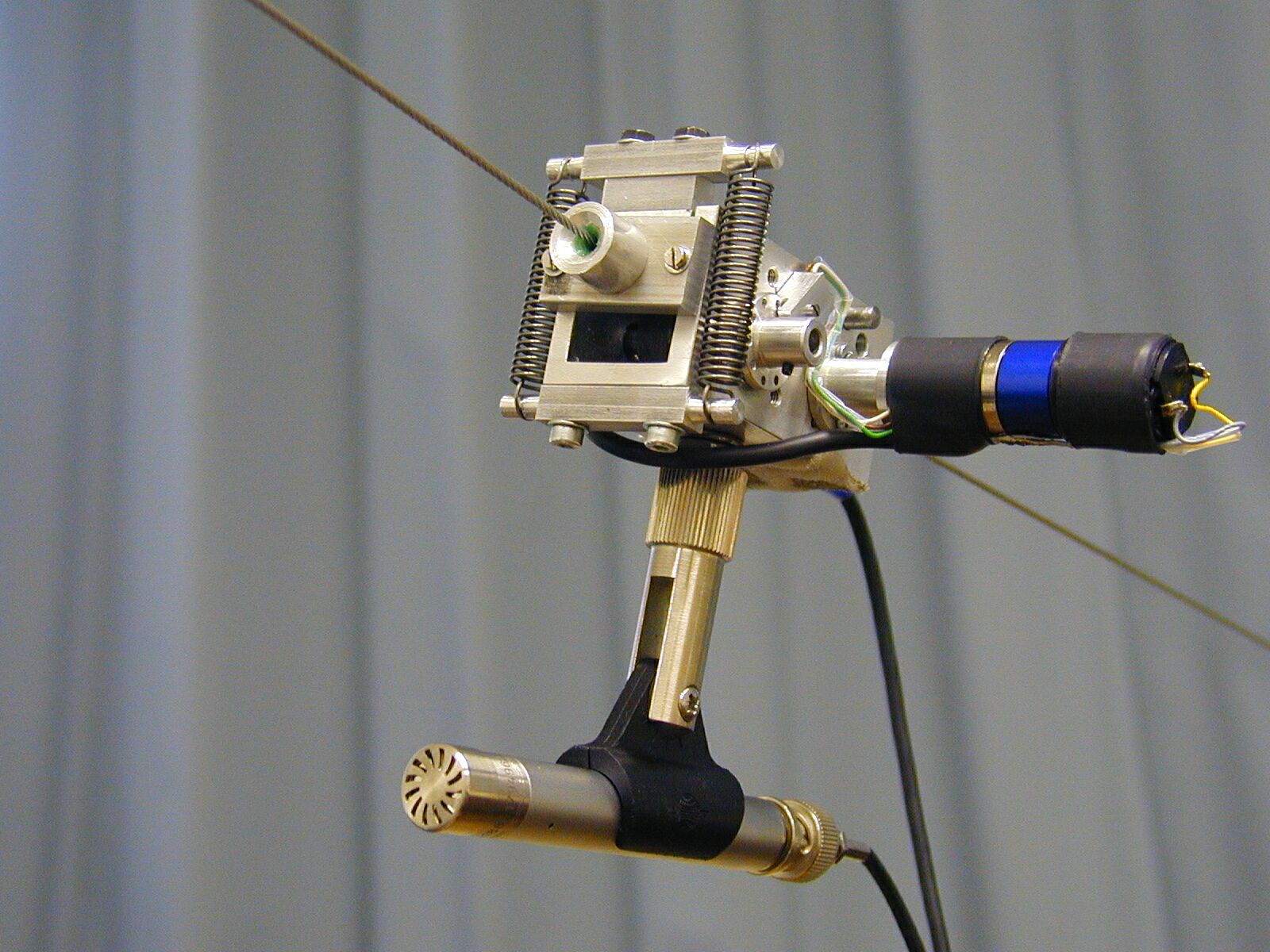

Mikrofonseilbahn MSB
Die Mikrofonseilbahn MSB ermöglicht Ihnen die automatisierte Messung an vielen Messpunkten auf einer Geraden durch den Raum.
Anwendungen:
- Bestimmung der Schallpegelverteilung in Räumen
(zur Abnahme von akustischen Prüfräumen wie Halbfreifeldraum / Hallraum / Windkanal oder zur Optimierung der Akustik in Konzert- / Opern- / Theater- / Vortragsräumen) - Bestimmung der Schallleistungspegel
von Geräuschquellen aus Schalldruckmessungen nach DIN EN ISO 3745 (Genauigkeitsklasse 1 für reflexionsarme Räume und Halbräume)
Vorgehensweise
Die Mikrofonseilbahn MSB ermöglicht Ihnen die automatisierte Messung an vielen Messpunkten auf einer Geraden durch den Raum.
Bei einer Abnahmemessung ist es erforderlich, die spektralen Pegel in Terzbändern zu messen. Vom akustischen Zentrum der Prüfschallquelle müssen mindestens 5 gerade Mikrofonbahnen gewählt werden. Vier davon verlaufen in die Raumecken und die fünfte wird in die Mitte einer Raumkante platziert. Auf jeder Mikrofonbahn ist an mindestens 10 Punkten zu messen. Der Abstand zwischen den einzelnen Messpunkten auf einer Messbahn darf entsprechend der Messnorm nicht weiter als 10 cm auseinander liegen.
Die Methode des MSB entspricht dem Seilbahnprinzip. Die Bewegung des Mikrofons übernimmt eine durch einen Elektromotor angetriebene und durch eine Positioniereinrichtung gesteuerte Reibrolle. Damit entfallen das Zugseil und die zur Bewegung und Positionierung erforderliche Bedienperson im Messraum.
Es gibt zwei Möglichkeiten zu messen:
- halbautomatisch:
Hier bewegt sich das Gerät mit vorgegebener Schrittweite über das Seil vorwärts und die Messung kann mittels eines Schallpegelmessers vorgenommen werden. - automatisch:
Die automatische Messung erfolgt in Kombination mit dem Schallanalysator Nor121. Mit dem Steuergerät des MSB werden die Einzelschrittweite und die Gesamtschrittweite der Messung vorgewählt, dann wird die erste Messposition angefahren und die 1. Messung des Schallanalysators Nor121 beginnt. Nach Ablauf der Messdauer bekommt das Steuergerät vom Nor121 den Befehl, die nächste Position anzufahren. Diese Folge wiederholt sich bis zum Erreichen der vorgewählten Gesamtschrittweite.
Möglichkeiten zum Messen
Es gibt zwei Möglichkeiten zu messen:
- halbautomatisch:
Hier bewegt sich das Gerät mit vorgegebener Schrittweite über das Seil vorwärts und die Messung kann mittels eines Schallpegelmessers vorgenommen werden. - automatisch:
Die automatische Messung erfolgt in Kombination mit dem Schallanalysator Nor121. Mit dem Steuergerät des MSB werden die Einzelschrittweite und die Gesamtschrittweite der Messung vorgewählt, dann wird die erste Messposition angefahren und die 1. Messung des Schallanalysators Nor121 beginnt. Nach Ablauf der Messdauer bekommt das Steuergerät vom Nor121 den Befehl, die nächste Position anzufahren. Diese Folge wiederholt sich bis zum Erreichen der vorgewählten Gesamtschrittweite.
